Intro

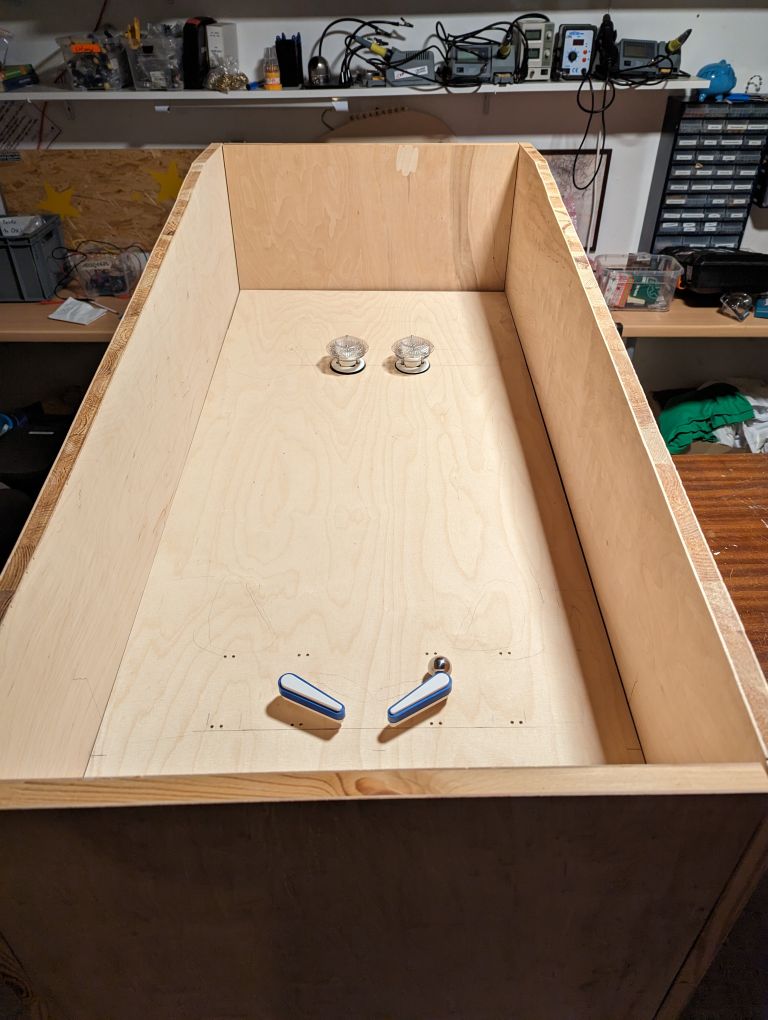

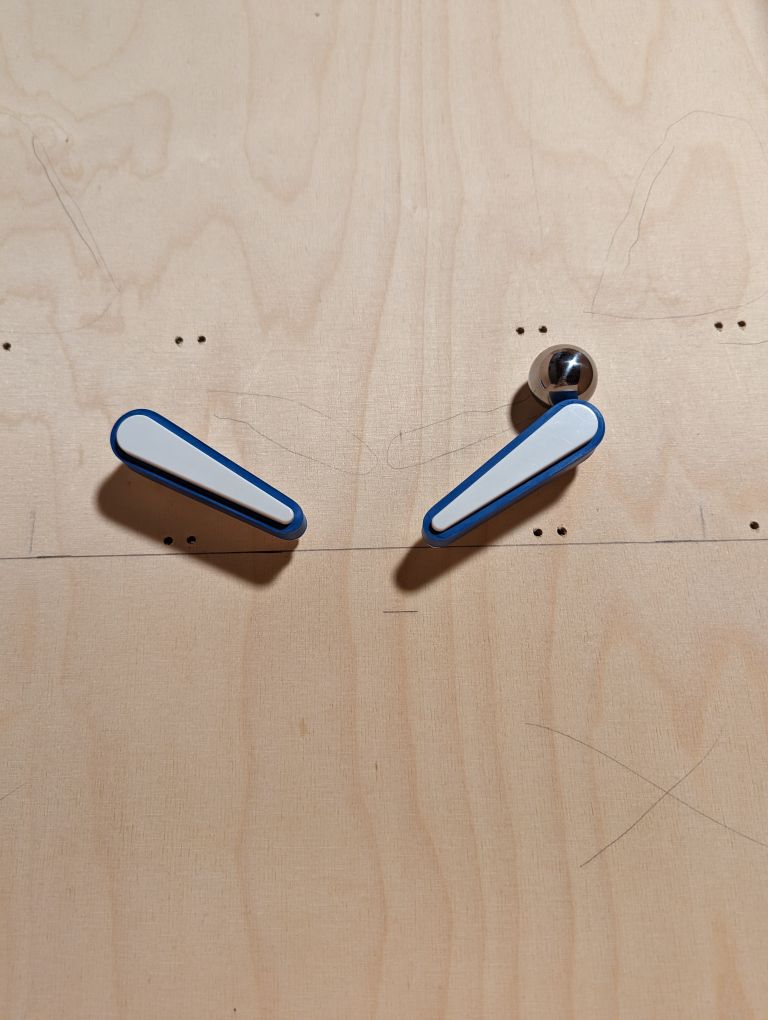

Die Flipperfinger kommen von Flipperteile.com Links Rechts
Die Schlagtürme hab ich als fertig Montiert gekauft, allerdings finde ich den Artikel bei nicht mehr. Gibt es jetzt in zwei Teilen seperat Schlagtürme
Zwischenschritt:

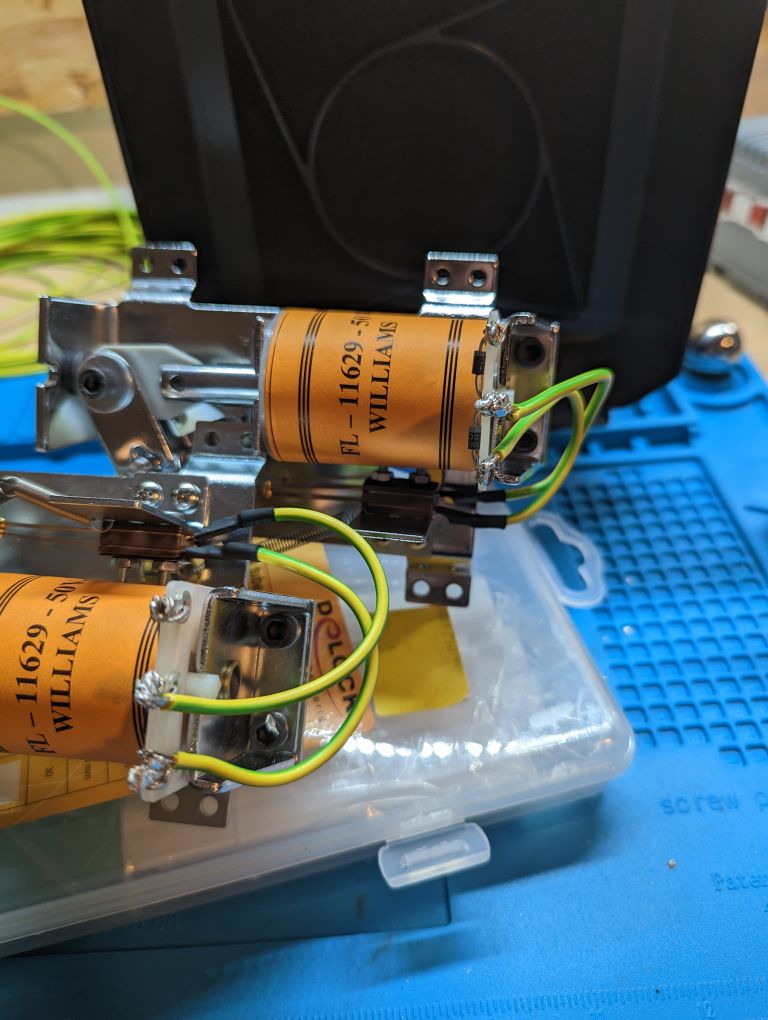

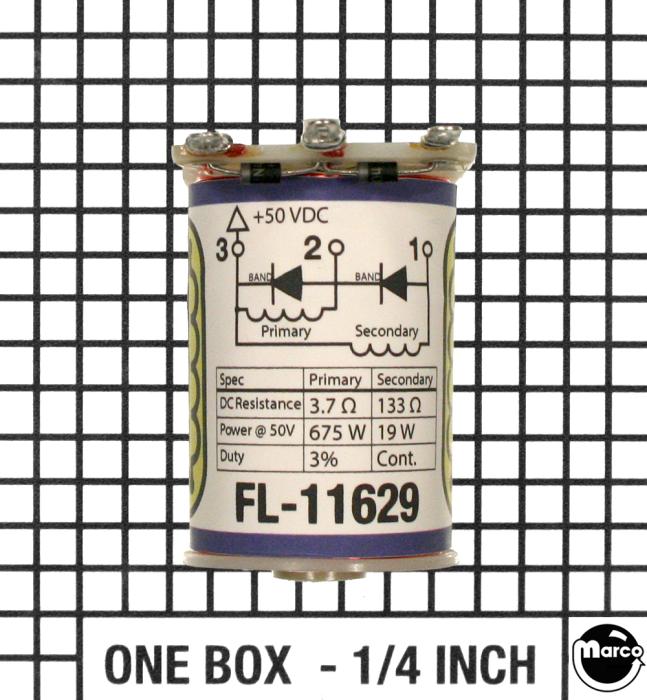

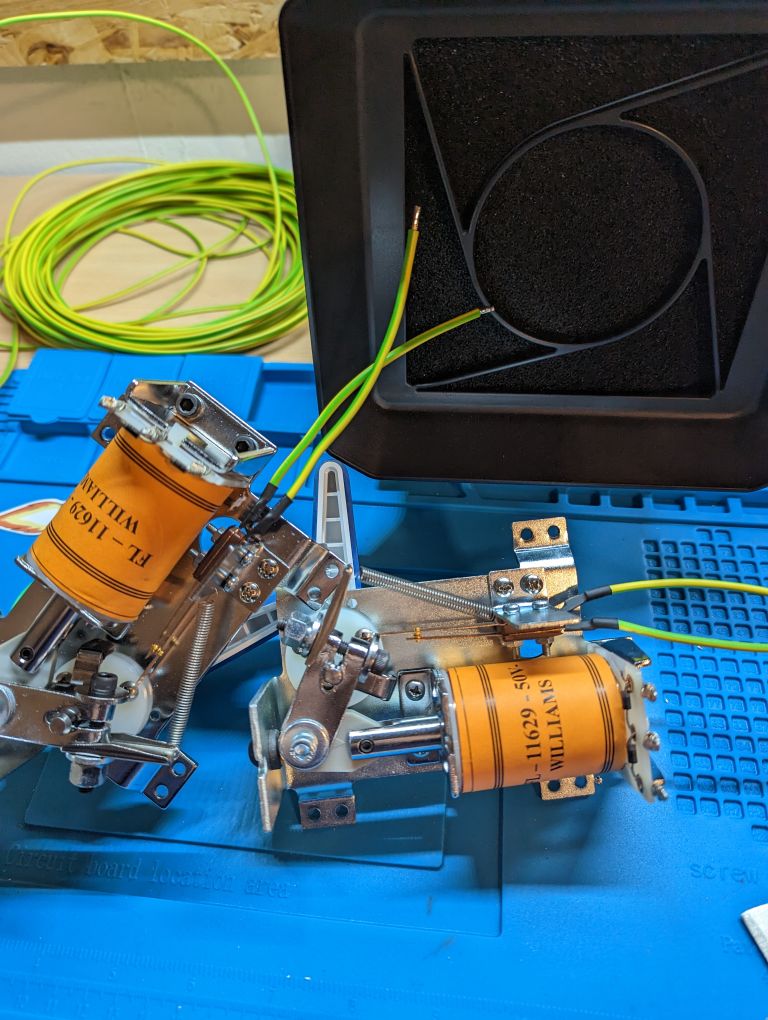

Die Flipperfinger Spulen verlöten Teil 1
Beschaltung:
Funken Bildung ohne Kondensator ( Ersten 3 Sekunden )

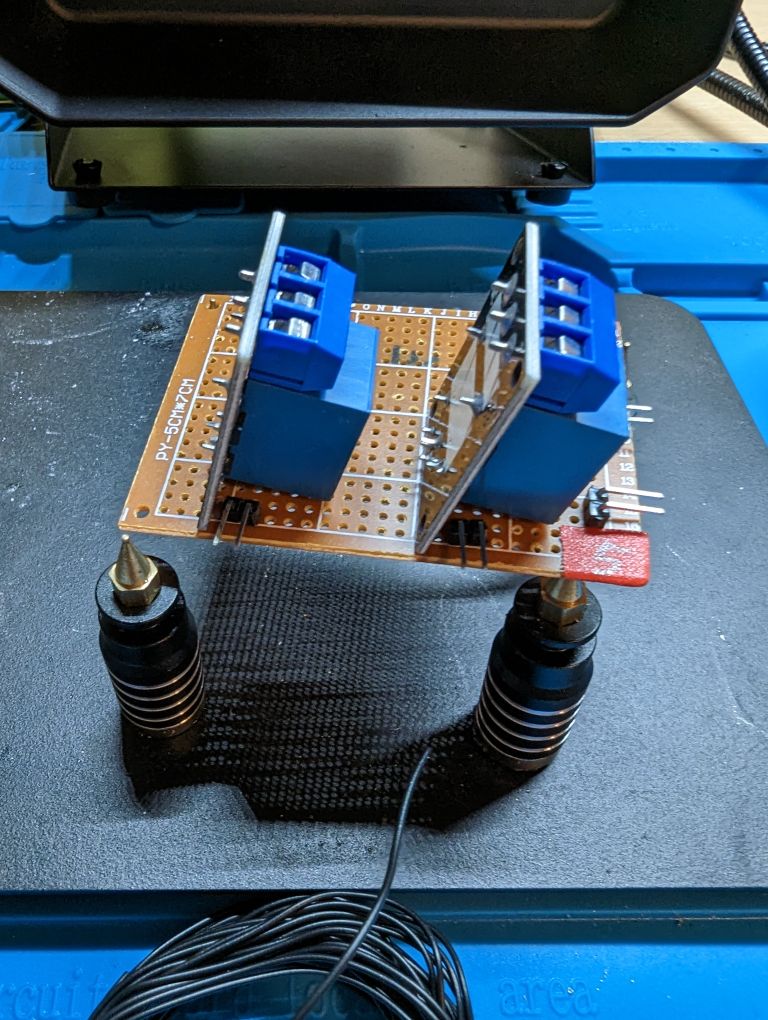

Kleine Lochrasterplatine für die beiden Relais

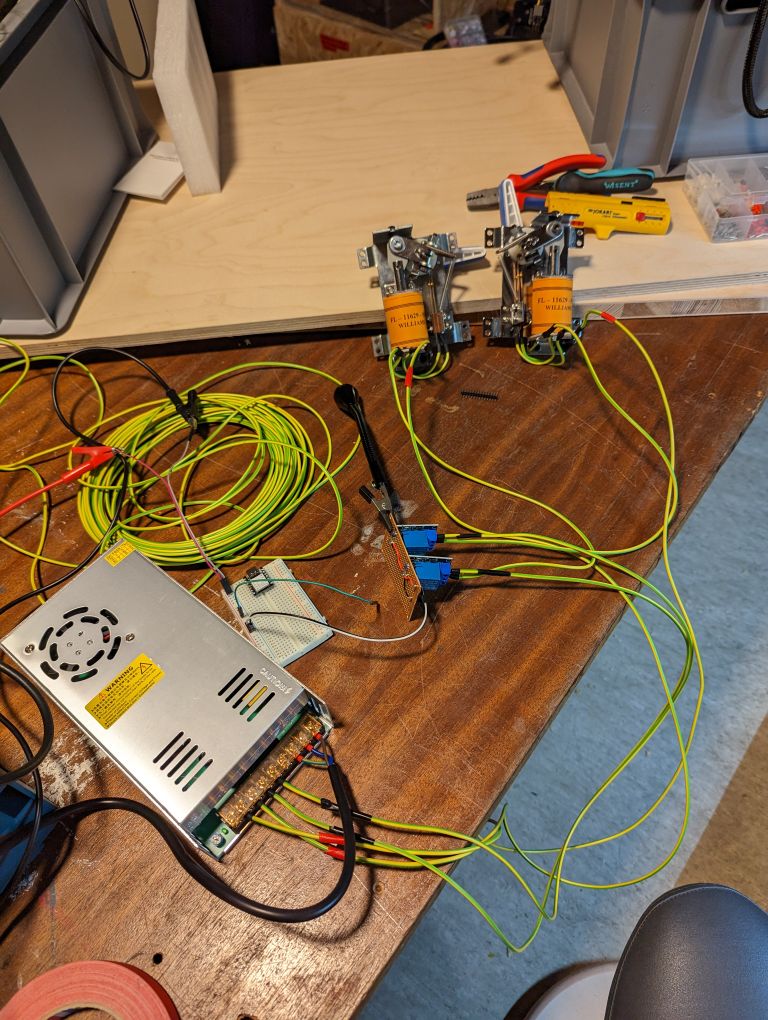

Der grobe Aufbau der Schaltung

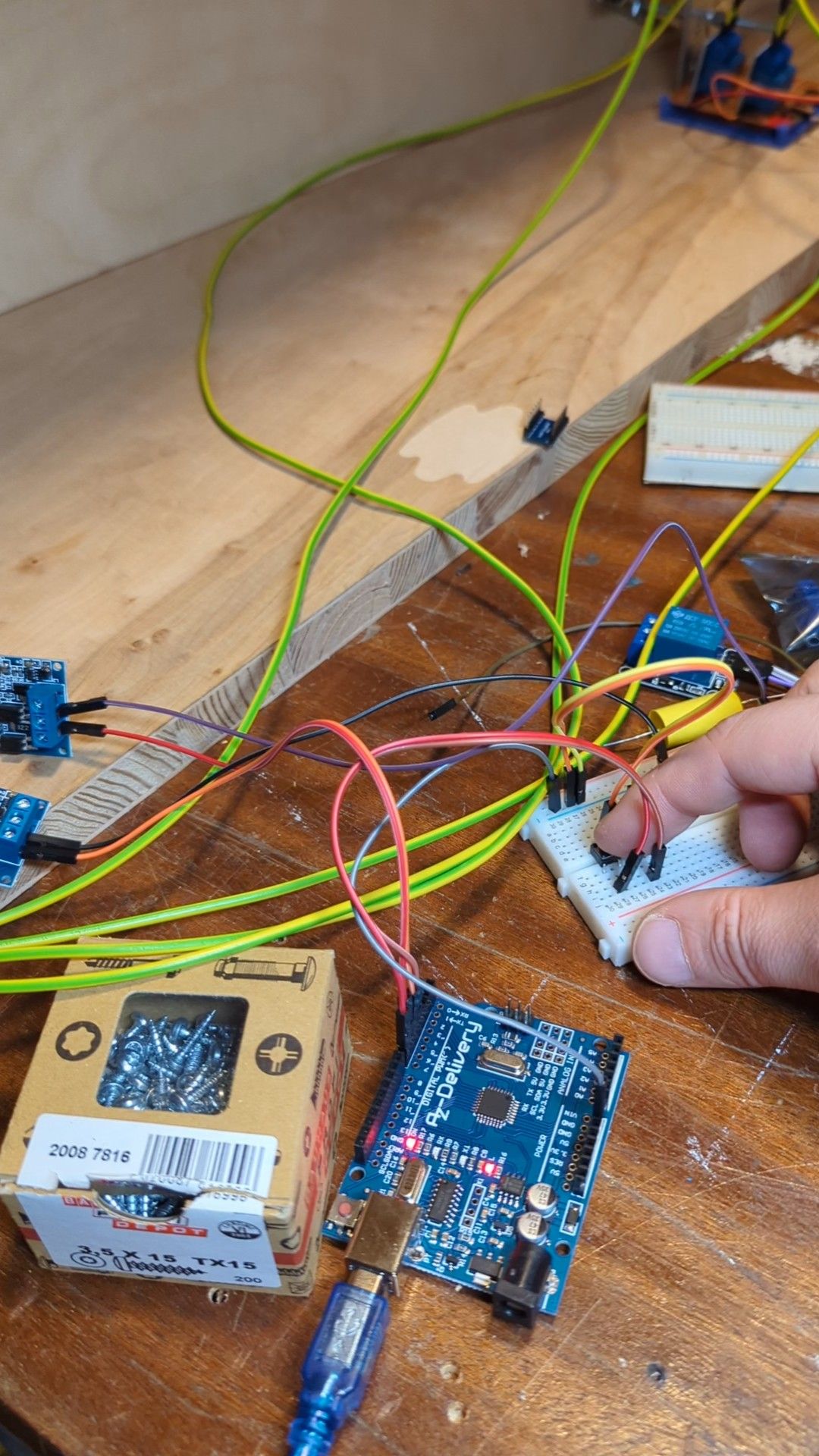

Erste Test Schlag:

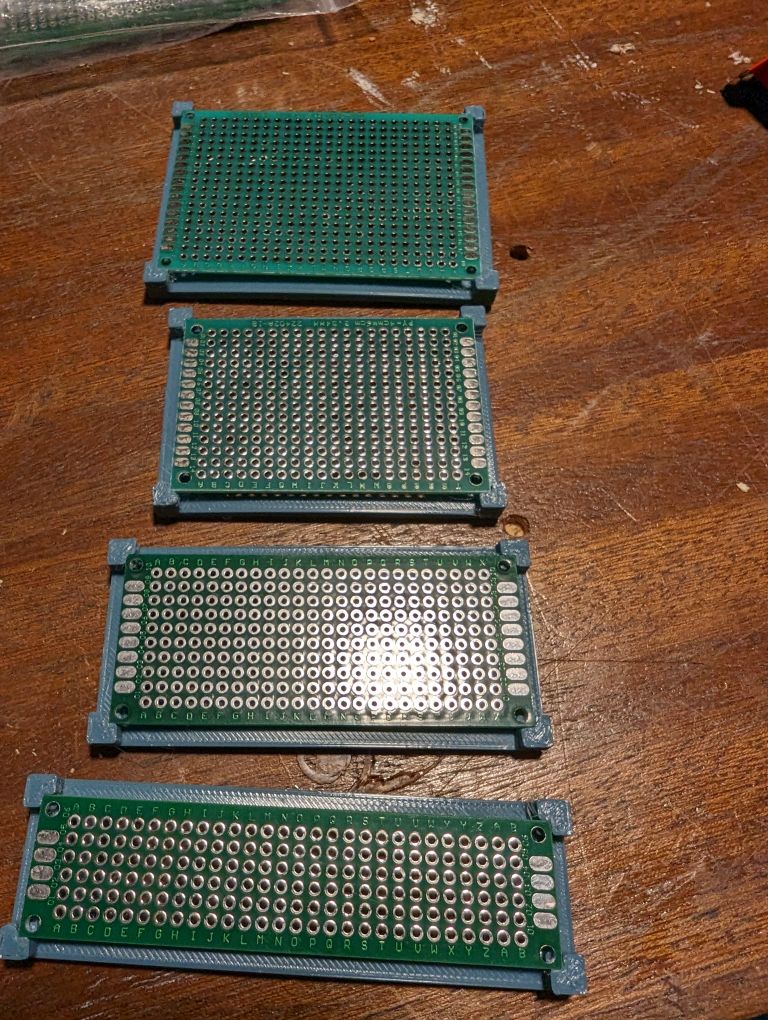

Platinen Halter auf thingiverse

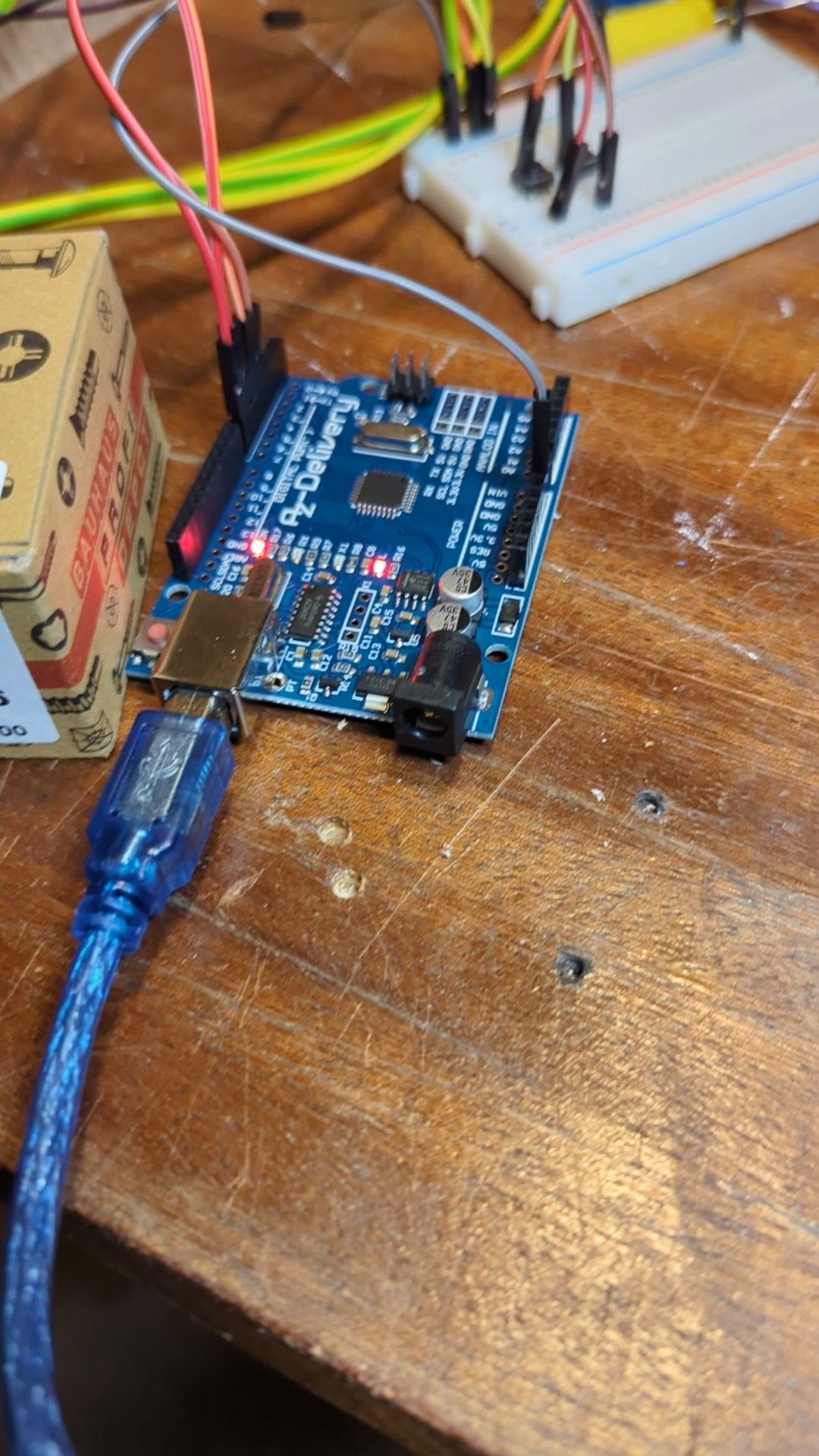

Die Flipperfinger werden über ein Relais gesteuert, dieses wird über einen Arduino/Clone Uno gesteuert. Hier ist der ArduinoCode dazu.
Das Ergebnis sieht dann so aus:

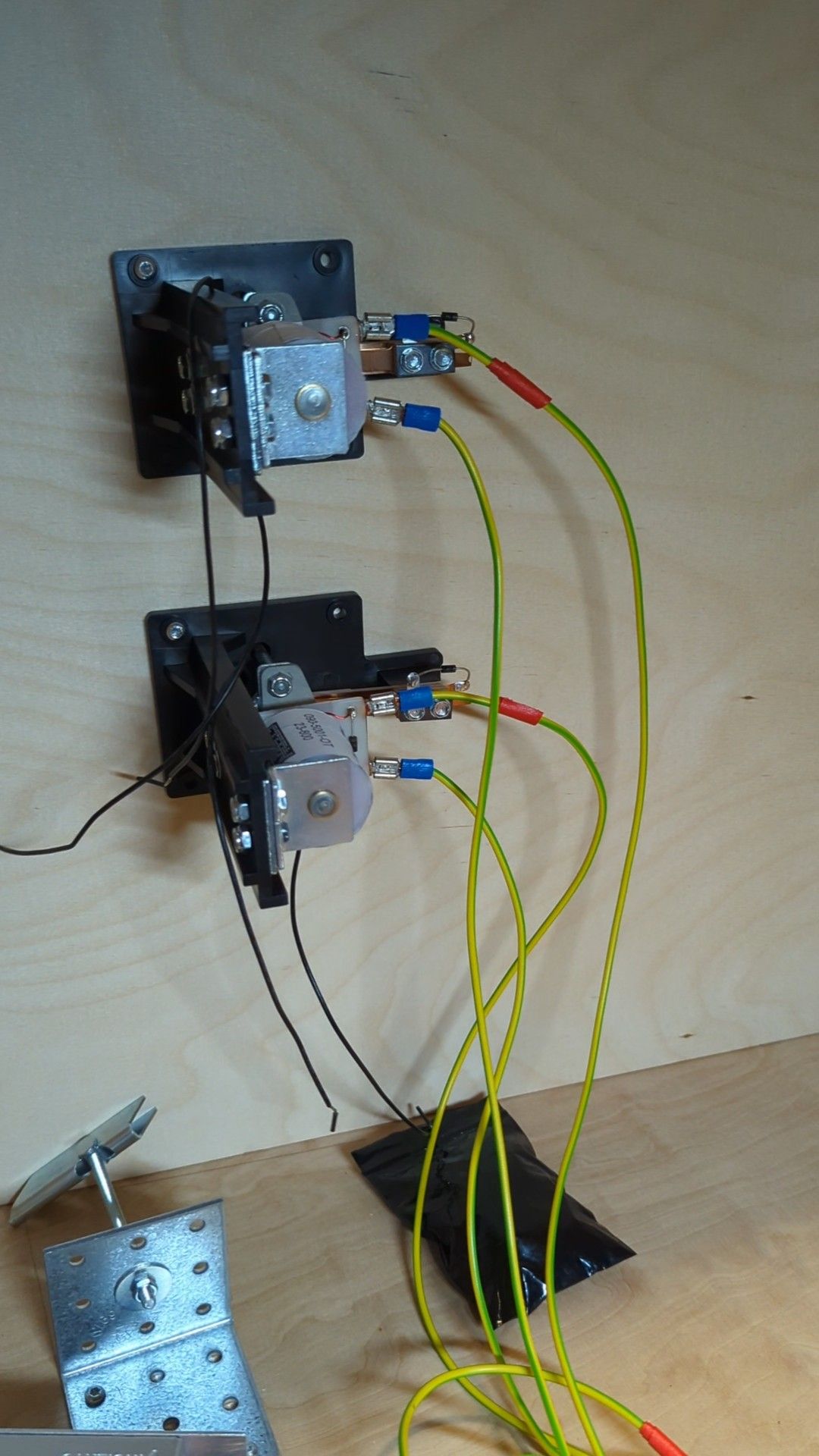

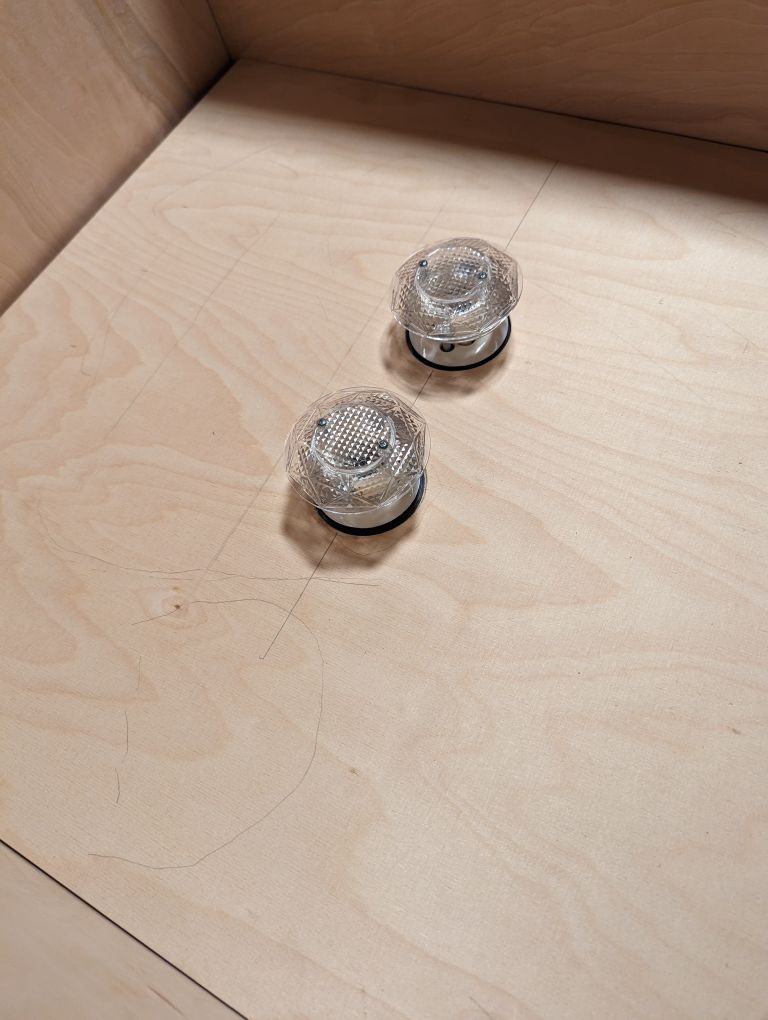

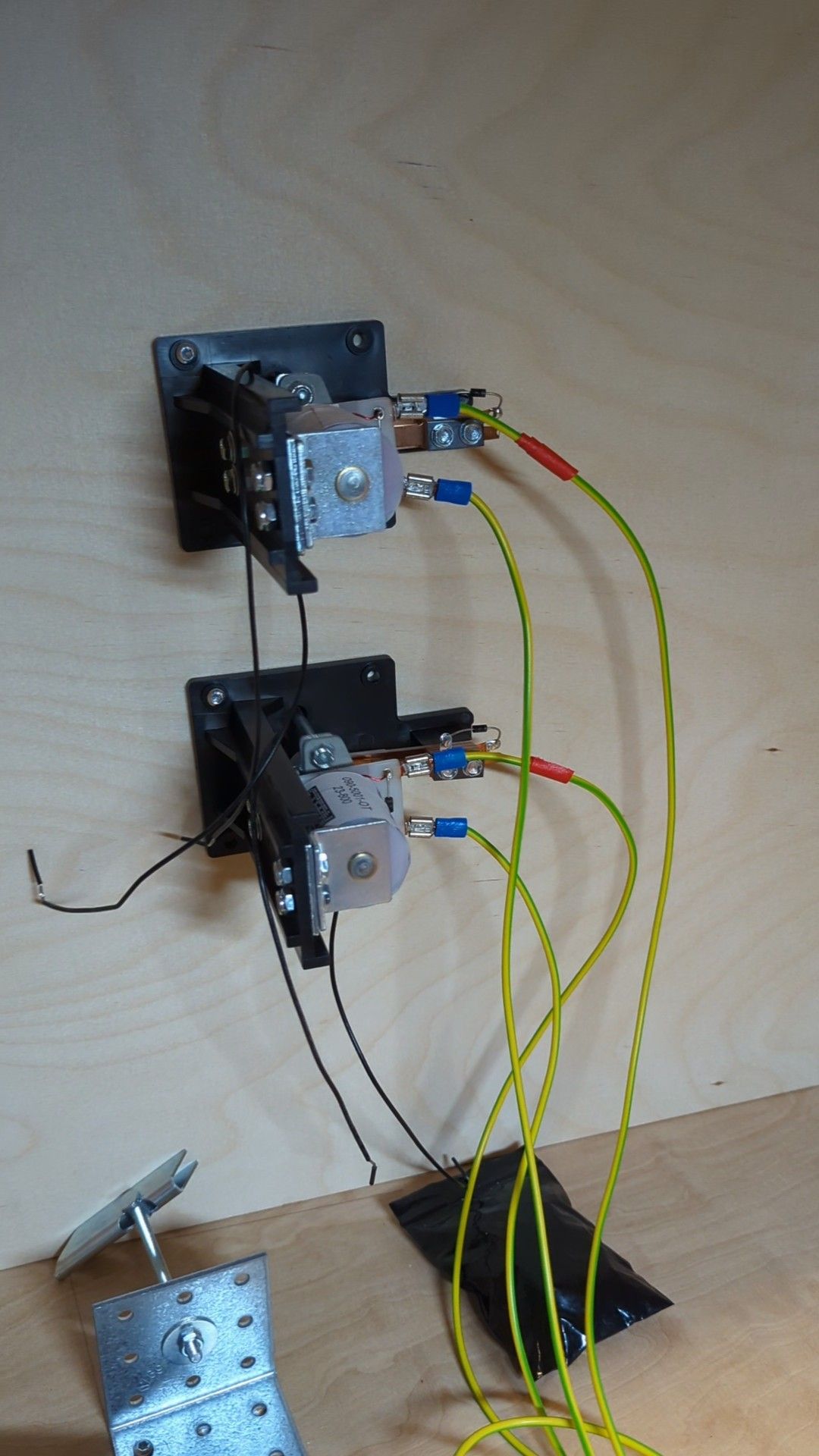

Die Schlagtürme

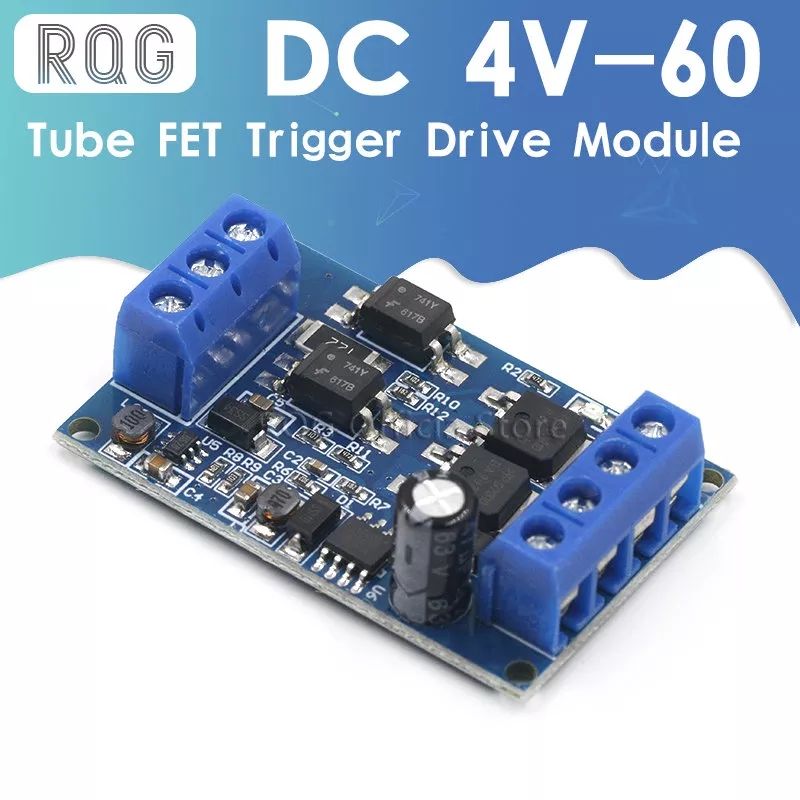

Die Schlagtürme haben mir echt Schwierigkeiten bereitet. Das normale ansteuern, war mit einem Relais nicht möglich, da das Relais probleme hatte sich wieder zu lösen. Die Spule von eines Schlagturms zieht ungefähr 600Watt. Dafür sind die Reals einfach nicht ausgelegt. Nachdem ich dann folgendes Teil gefunden habe, lief es endlich.
Ablauf: Arduino Code läuft
Button wird gedrückt
Schlagturm bewegt sich
Dazu ein kleines Video
